当前产品:CK系列磁性开关、磁环
气缸
CK系列磁性开关、磁环

磁控开关的使用简介

  随着我国各行各业自动化程度的不断提高,我厂生产了电、气、磁相结合的,以电磁阀为控制元件,以气缸为执行机构的磁性开关,它是气动技术方面很关键的元器件。由气缸内磁性活塞的来回运动来控制传感器电路的通断,从而使电信号输入逻辑系统或控制电磁阀切换,它具有体积小、按装调整位置方便,磁控开关可按装在气缸缸筒外壁的任意位置,从而调节到所需的活塞引程,是气动技术方面的新型传感器。



工作原理

  该磁控开关是利用按装在气缸活塞上的磁环的外部磁场的作用使开关动作,并提供一个电信号,控制执行元件的动作,开关动作与否,有发光二极管作指示,发光二极管发光,说明开关接通工作。
  当磁环在磁控开关的作用范围以外时,开关处于断开状态,发光二极管不亮。


磁控开关技术参数

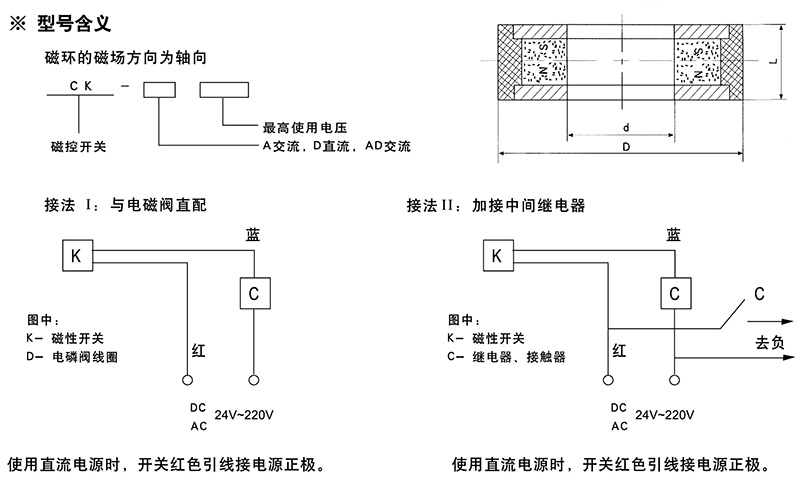

  开关用于交流电时,两引线不分正负。
  开关用于交流电时,若发现开关动作,而发光指示灯不亮,只要将两根引线对调,发光管即会发光,指示开关动作。
  开关请按额定容量使用,超容量要加接中间继电器。

型号 CK-AD220
工作电压 DC12-24V AC220V
最大工作电流 0.18A 0.06
工作温度 -20℃~+60℃
绝缘电阻 500V 100MΩ
内部压降 ≤2V
重复切换精度 ±1MM
发信距离 6~15MM
切换时间 ≤2mS
抗冲击力 100g
导线 防油乙烯、外径Φ4.5、长1.4M、0.3mm²
寿命 1x106

磁环使用简介
  我厂与磁性开关配套生产的磁环,第一类缸径大于Φ63气缸(含Φ63)的磁环选用铁氧体材料,缸径小于Φ50气缸(含Φ50)的磁环选用高性能的稀土磁性材料。外面配有聚四氟乙烯耐磨圈,它既有保护磁环的作用,又起了活塞的导向作用,所以设计时,可不需另外导向环。第二类为型料磁性环,具有轴向距离小,适用于活塞厚度较小的场合。

第一类磁环按装尺寸
气缸直径 25 32 40 50 63 80 100
D -0.1
     -0.2
25 32 40 50 63 80 100
d -0.1
     0
14 16 24 32 34 34 45
L -0.1
     0
Φ8 7 9.5 14 14 14 16

第二类磁环按装尺寸
气缸直径 32 40 50 63 80 100
D 31.5 39.5 49.5 62.5 79 99
d 21 24 32 42 58 78
L 4 4 4 4 4 4
