当前产品:HSG※01系列工程液压缸
油缸

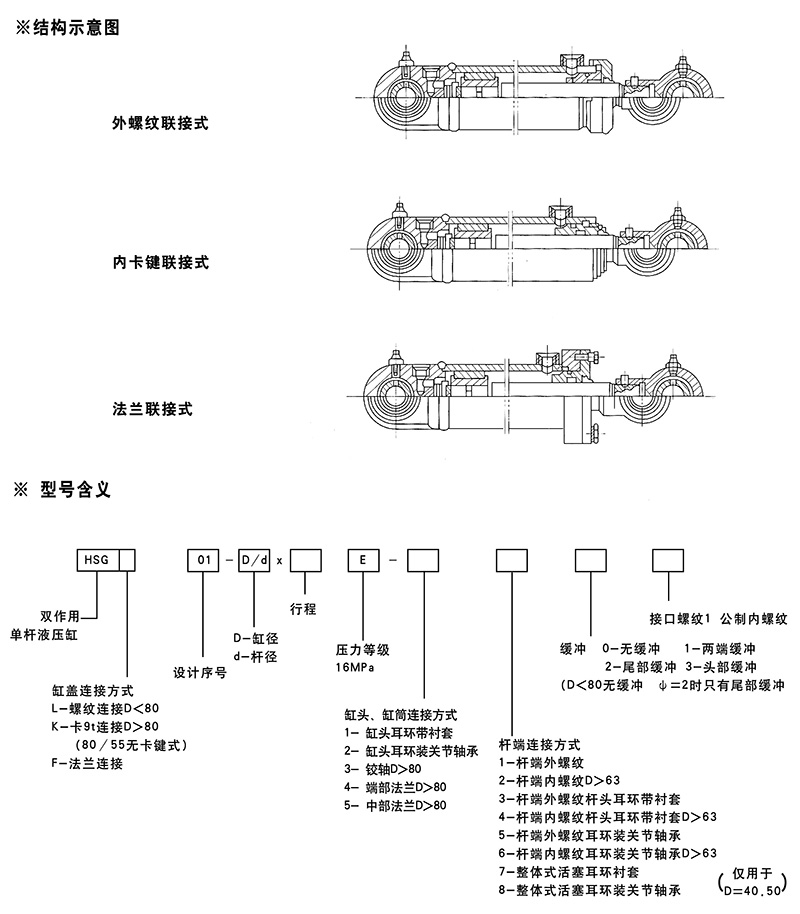

HSG※01系列工程液压缸
本系列液压缸具有结构简单、工作可靠、装拆方便、易于维修、可带缓冲装置及安装方式多样等特点。适用于各种工程机械、起重机械、运输机械及其工程车辆的液压传动。

技术规格
缸径
D
mm
杆径d 16MPa
速比ψ 推力 拉力KN
1.33 1.46 2 KN ψ=1.33 ψ=1.46 ψ=2
40 25 22 25 20.11 15.08 14.02 12.25
50 25 28 32 31.42 23.56 21.56 18.55
63 32 35 45 49.88 37.01 34.48 24.43
80 40 45 55 80.42 60.32 54.98 42.41
(90) 45 50 63 101.79 76.34 70.37 51.91
100 50 55 70 125.66 94.25 87.65 64.08
(110) 55 63 80 152.06 114.04 102.18 71.63
125 63 70 90 196.35 146.47 134.77 94.56
(140) 70 80 100 246.30 184.73 165.88 120.64
150 75 85 105 282.74 212.06 191.58 144.20
160 80 90 110 321.70 241.27 219.91 169.65
(180) 90 100 125 407.15 305.36 281.49 210.80
200 100 110 140 502.65 376.99 850.60 256.35
(220) 110 125 160 608.21 456.16 411.86 286.51
250 125 140 180 785.40 589.05 539.10 378.25

HSG※01系列工程液压缸
内、外螺纹联接的安装联接尺寸  内、外螺纹杆端为耳环联接的安装联接尺寸
缸径D 40 50 63 80 90 100 110 125
D1 57 68 83 102 114 127 140 152
杆径d 速比ψ 1.33 20 25 32 40 45 50 55 63
1.46 22 28 35 45 50 55 63 70
2 25 32 45 55 63 70 80 90
ωCD(E10) 20或GE20ES 30或GE30ES 40或GE40ES 50或GE50ES
MR 25 35 45 60
EW 25 35 45 60
Y 30 40 50 60
ωKK M16x1.5 M22x1.5 M27x1.5 M33x1.5 M36x2 M42x2 M48x2 M52x2
EE M14x1.5 M18x1.5 M22x1.5 M27x2
H1 15 15 15 18 18 20 20 20
UE 65 75 90 110 - - - -
TM _ - 125 140 155 170 185
UM - - - 185 200 230 245 260
PM - - - 25 25 30 30 30
ωB - - - 115 130 145 160 175
FC - - - 145 160 180 195 210
UC - - - 175 190 210 225 240
NF - - - 50 20 20 22 22
n - - - 8 8 8 8 10
FB - - - ω13.5 ω15.5 ω18 ω18 ω18
S - - - 55 60 80 70 55

缸径D 140 150 160 180 200 220 250
D1 168 180 194 219 245 273 299
杆径d 速比ψ 1.33 70 75 80 90 100 110 125
1.46 80 85 90 100 110 125 140
2 100 105 110 125 140 160 180
ωCD(E10) 60或GE60ES 70或GE70ES 80或GE80ES 90或GE90ES 100或GE100ES
MR 70 80 95 105 120
EW 70 80 90 100 110
Y 70 75 70 89 100 110 122
ωKK M60x2 M64x2 M68x2 M76x3 M85x3 M95x3 M105x3
EE M27x2 M33x2 M42x2
H 20 22 22 24 24 25 25
UE - - - - - - -
TM 200 215 230 255 285 320 350
UM 290 305 320 360 405 455 500
PM 35 35 35 42 40 53 55
ωB 190 205 220 245 275 305 330
FC 225 245 260 285 320 355 390
UC 260 285 300 325 365 405 450
NF 24 24 28 30 32 34 36
n 10 10 10 10 10 10 12
FB ω20 ω22 ω22 ω24 co26 ω29 ω32
S 80 80 70 90 100 100 105

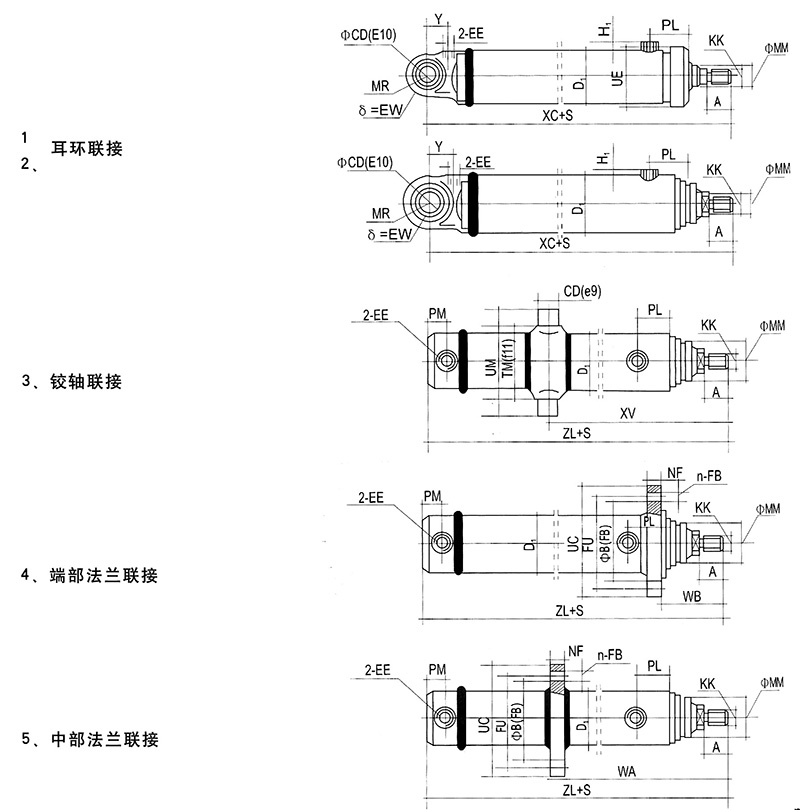

活塞杆端为外螺纹连接的安装联接尺寸


缸径D40 50 63 80 90 100 110 125 140 150 160 180 200 220 250
A 30 35 40 45 45 50 55 60 65 70 75 85 95 105 115
PL 65 65 65 75
△ 65
66
▲76
72
▲82
77
▲87
78 85
▲95
92
▲102
100 107 110 120 135
XC 255 243 258 300 305
▲325
340
▲360
360
▲380
370 405
▲425
420
▲440
435 480 510 560 614
ZL - - - 275 280
▲300
310
▲330
330
▲350
340 370
▲390
385
▲405
400 440 460 503 547
WB - - - 81 82
▲92
88
▲98
95
▲105
98 108
▲118
114
▲124
119 130 143 156 171
XV - - - >215
<165+S
>225
<165+S
>250
<170+S
>260
<190+S
>255
<200+S
>290
<210+S
>305
<225+S
>310
<240+S
>345
<255+S
>365
<265+S
>395
<285+S
>430
<315+S
WA - - - >200
<190+S
>210
<195+S
>230
<210+S
>240
<225+S
>235
<240+S
>265
<250+S
>285
<265+S
>290
<280+S
>320
<300+S
>340
<315+S
>365
<340+S
>395
<375+S

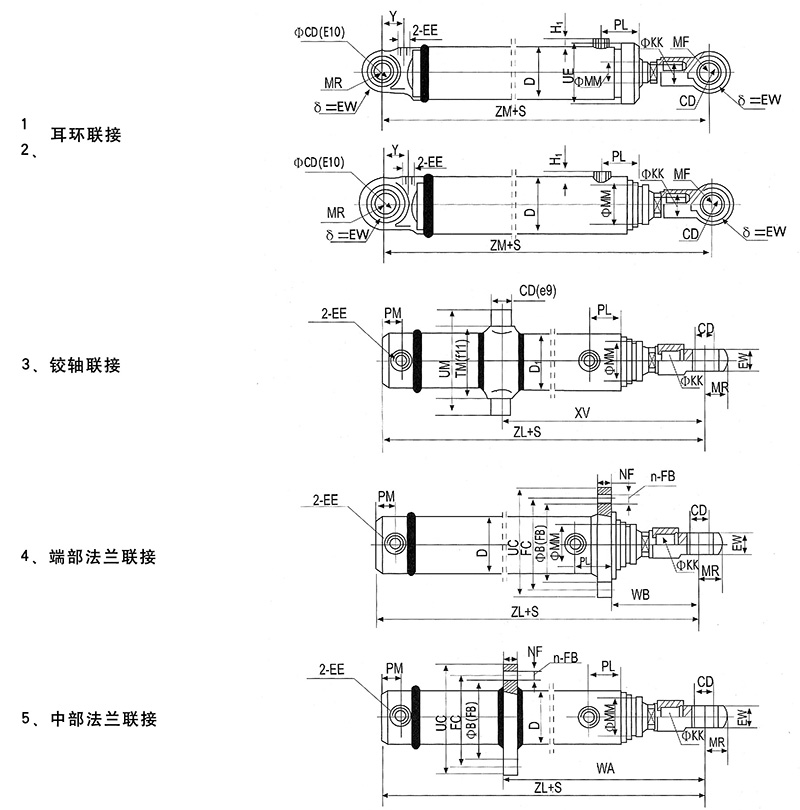

活塞杆端为外螺纹 杆头为耳环连接的安装联接尺寸



缸径 40D 50 63 80 90 100 110 125 140 150 160 180 200 220 250
PL 65 65 65 75
△65
66
▲76
72
▲82
77
▲87
78 85
▲ 95
92
▲102
100 107 110 120 135
ZM 255 280 295 347 357
▲377
402
▲422
422
▲442
452 495
▲518
513
▲533
533 588 628 690 754
ZL - - - 322 332
▲352
372
▲392
392
▲412
422 463
▲483
478
▲498
498 548 578 633 687
WB - - - 128 134
▲144
150
▲160
157
▲167
180 201
▲211
207
▲217
217 238 261 285 311
XV - - - >260
<205+S
>275
<215+S
>310
<230+S
>320
<250+S
>335
<280+S
>385
<305+S
>400
<320+S
>410
<340+S
>455
<365+S
>485
<385+S
>525
<415+S
>570
<455+S
WA - - - >245
<235+S
>260
<245+S
>290
<270+S
>300
<285+S
>315
<320+S
>360
<345+S
>380
<360+S
>390
<380+S
>430
<410+S
>460
<435+S
>495
<470+S
>535
<515+S
注:1、带▲者仅为速比ψ=2时的联接尺寸;带△者仅为80缸径的卡键式尺寸。
2、铰轴和中部法兰联接的行程不得小于表中S值。

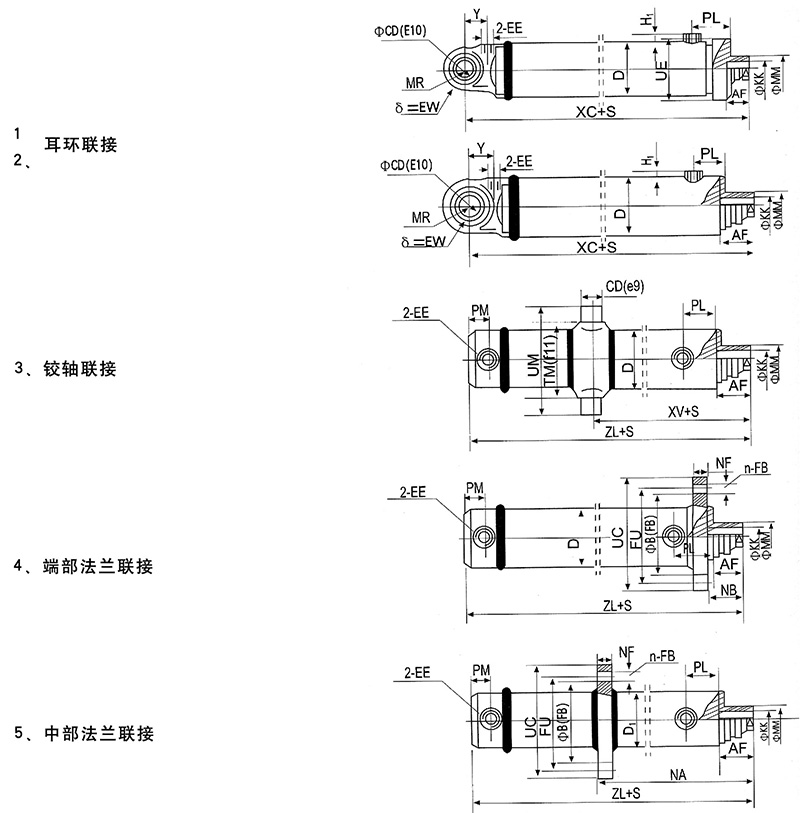

活塞杆杆端为内螺纹连接的安装联接尺寸



缸径 40D 50 63 80 90 100 110 125 140 150 160 180 200 220 250
AF - 35 40 50 55 60 65 70 75 80 90 100 110 120
PL - -65 75
△65
66
▲76
72
▲82
77
▲87
78 85
▲95
92
▲102
100 107 110 120 135
XC - -218 255 260
▲280
402
▲422
422
▲442
310 495
▲518
518
▲538
360 395 415 455 499
ZL - - - 230 332
▲352
372
▲392
392
▲412
280 463
▲483
478
▲498
325 355 365 398 432
WB - - - 36 37
▲47
150
▲160
157
▲167
38 201
▲211
207
▲217
44 45 48 51 56
XV - - - >170
<115+S
>180
<120+S
>200
<120+S
>205
<135+S
>195
<140+S
>225
<145+S
>235
<155+S
>235
<165+S
>260
<170+S
>270
<170+S
>290
<180+S
>315
<200+S
WA - - - >155
<145+S
>165
<150+S
>180
<160+S
>185
<170+S
>175
<180+S
>200
<185+S
>215
<195+S
>215
<205+S
>235
<215+S
>245
<220+S
>260
<235+S
>280
<260+S

注:1、带▲者仅为速比ψ=2时的联接尺寸;带△者仅为80缸径的卡键式尺寸。
2、铰轴和中部法兰联接的行程不得小于表中S值。

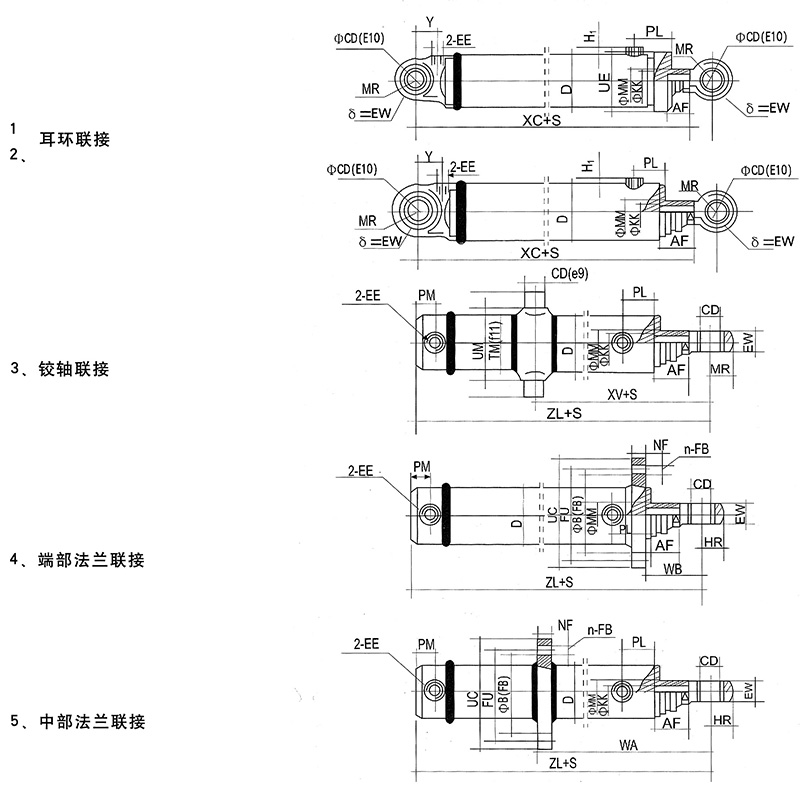

活塞杆杆端为外螺纹,

杆头为耳环联接的安装联接尺寸


缸径D40 50 63 80 90 100 110 125 140 150 160 180 200 220 250
AF - 35 40 50 55 60 65 70 75 80 90 100 110 120
PL 65 65 65 75
△65
66
▲76
72
▲82
77
▲87
78 85
▲95
92
▲102
100 107 110 120 135
XC218- 240 270 317 312
▲332
357
▲377
372
▲379
377 418
▲438
428
▲448
438 483 513 565 624
ZL - - - 229 287
▲307
327
▲347
342
▲362
347 383
▲403
393
▲413
403 443 463 508 557
WB - - - 98 89
▲99
106
▲115
107
▲117
105 121
▲131
122
▲132
122 133 146 160 181
XV - - - >170
<115+S
>180
<120+S
>200
<120+S
>270
<200+S
>266
<205+S
>305
<225+S
>315
<235+S
>350
<260+S
>370
<220+S
>270
<170+S
>400
<290+S
>440
<325+S
WA - - - >215
<205+S
>215
<200+S
>245
<225+S
>250
<235+S
>240
<245+S
>280
<265+S
>295
<275+S
>325
<305+S
>345
<320+S
>245
<220+S
>370
<345+S
>405
<385+S

注:1、带▲者仅为速比ψ=2时的联接尺寸;带△者仅为80缸径的卡键式尺寸。
2、铰轴和中部法兰联接的行程不得小于表中S值。
