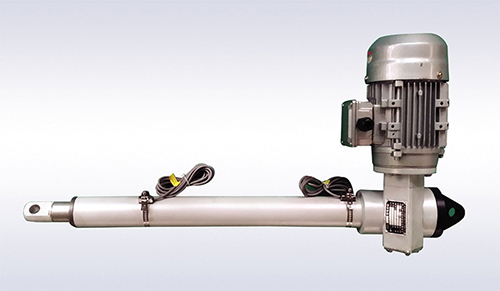

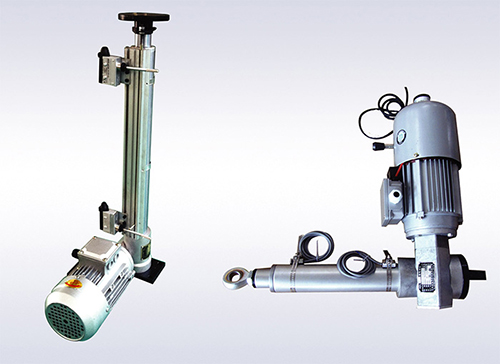

HDL电动推杆
HDL型电动推杆具有体积小；重量轻；推力大，外形美观等特点。
其中HDL30；40；50采用高强度铝合金材料，行程开关采用磁感应式，反应灵敏。
HDL型电动推杆可按用户要求定制推力；行程；速度；电压等，可配伺服电机；步进电机；滚珠丝杆，达到更高的精度要求。

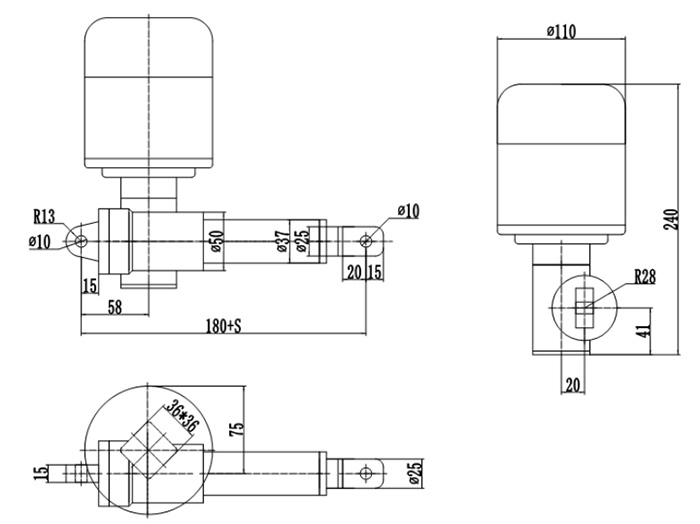

HDL20外形图
技术参数
推拉力
Kgf |
行程范围
mm |
速度
mm/S |
电机参数
KW |
| 50 |
50-600 |
45 |
0.09 |
| 130 |
50-600 |
18 |
0.09 |
| 150 |
50-600 |
8.7 |
0.06 |
| 200 |
50-600 |
5.8 |
0.06 |
| 300 |
50-400 |
2.9 |
0.06 |

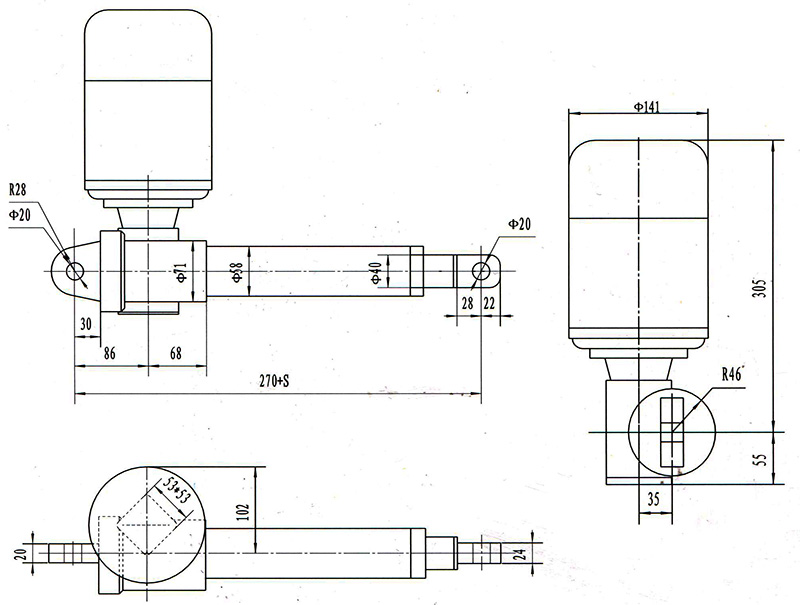

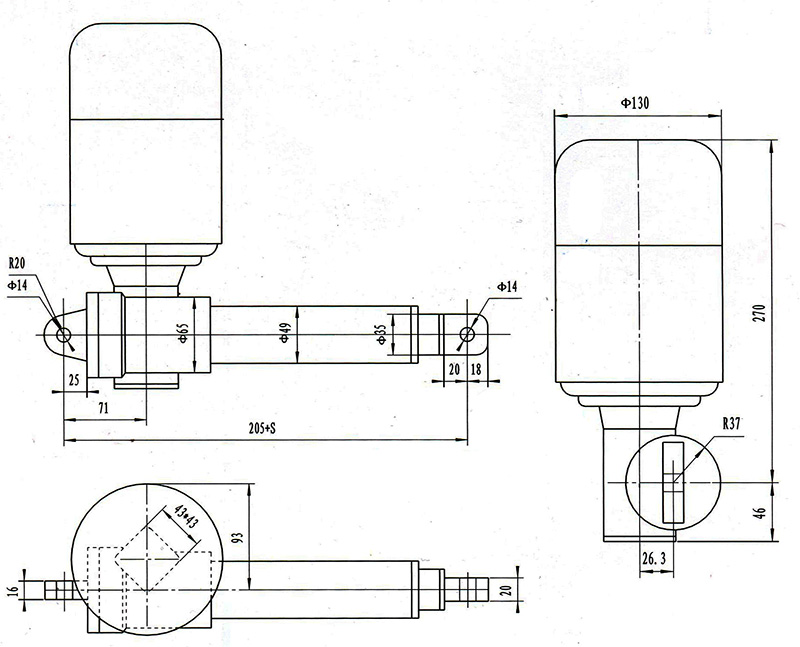

HDL30外形图
技术参数
推拉力
Kgf |
行程范围
mm |
速度
mm/S |
电机参数
KW |
| 130 |
50-800 |
82 |
0.18 |
| 180 |
50-800 |
41 |
0.18 |
| 250 |
50-700 |
20 |
0.18 |
| 300 |
50-600 |
10 |
0.12 |
| 350 |
50-600 |
6.5 |
0.12 |
| 450 |
50-500 |
3.5 |
0.12 |
HDL40外形图
推拉力
Kgf |
行程范围
mm |
速度
mm/S |
电机参数
KW |
| 250 |
100-900 |
94 |
0.55 |
| 350 |
100-900 |
63 |
0.55 |
| 400 |
100-800 |
41 |
0.37 |
| 500 |
100-800 |
26 |
0.37 |
| 600 |
100-700 |
13 |
0.37 |
| 800 |
100-600 |
9 |
0.25 |
| 1000 |
100-600 |
4.5 |
0.25 |

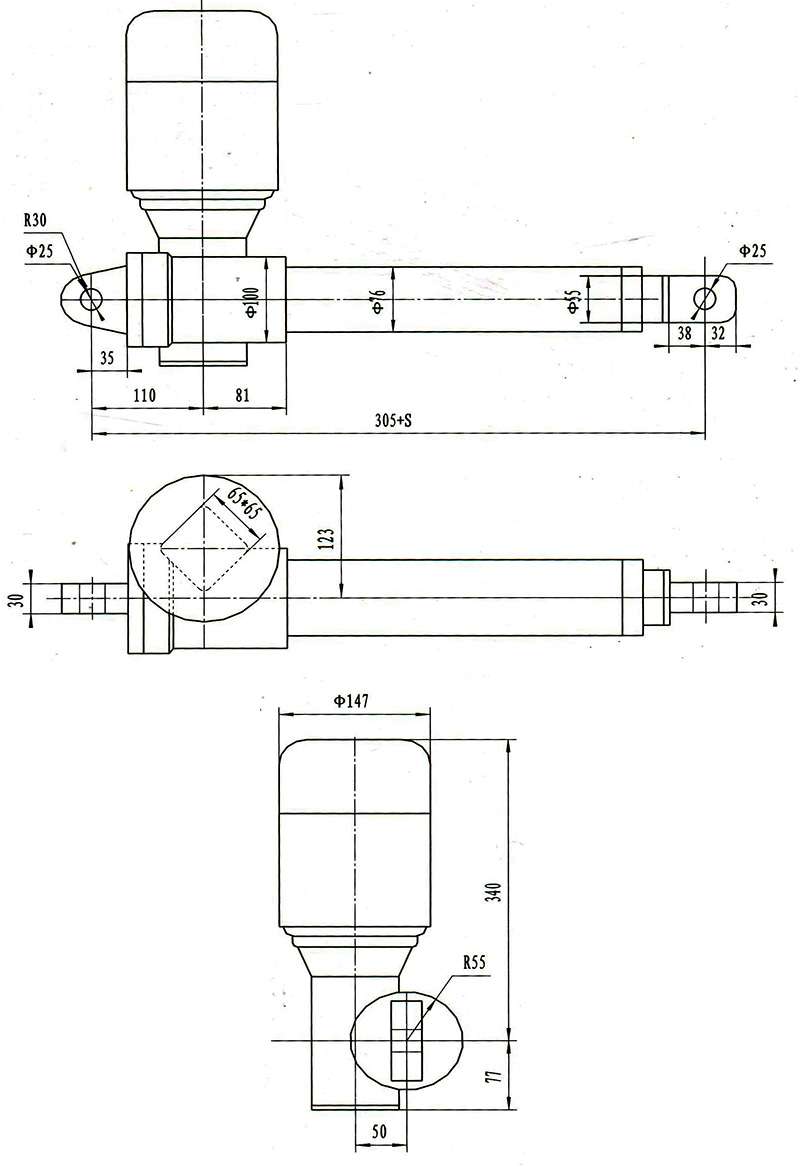

HDL50外形图
推拉力
Kgf |
行程范围
mm |
速度
mm/S |
电机参数
KW |
| 400 |
100-1200 |
125 |
1.1 |
| 700 |
100-1200 |
75 |
1.1 |
| 800 |
100-1100 |
60 |
1.1 |
| 1000 |
100-1100 |
30 |
0.75 |
| 1300 |
100-1100 |
18 |
0.75 |
| 1600 |
100-1100 |
12 |
0.75 |
| 2000 |
100-1000 |
6 |
0.75 |

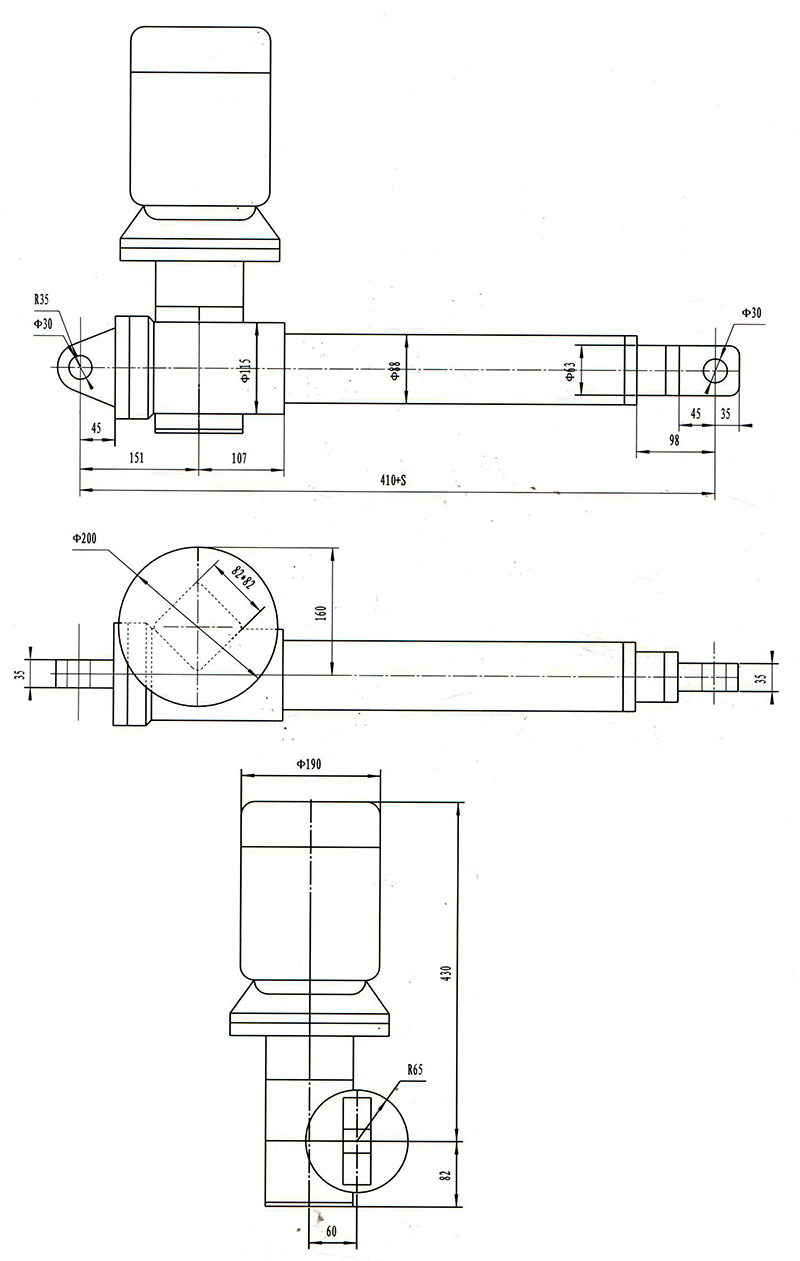

HDL63外形图
推拉力
Kgf |
行程范围
mm |
速度
mm/S |
电机参数
KW |
| 1000 |
100-1500 |
92 |
1.5 |
| 1300 |
100-1500 |
42 |
1.5 |
| 1700 |
100-1400 |
30 |
1.5 |
| 2000 |
100-1400 |
21 |
1.5 |
| 2300 |
100-1300 |
14 |
1.1 |
| 3000 |
100-1300 |
7 |
1.1 |
| 3000 |
100-1300 |
4.6 |
1.1 |

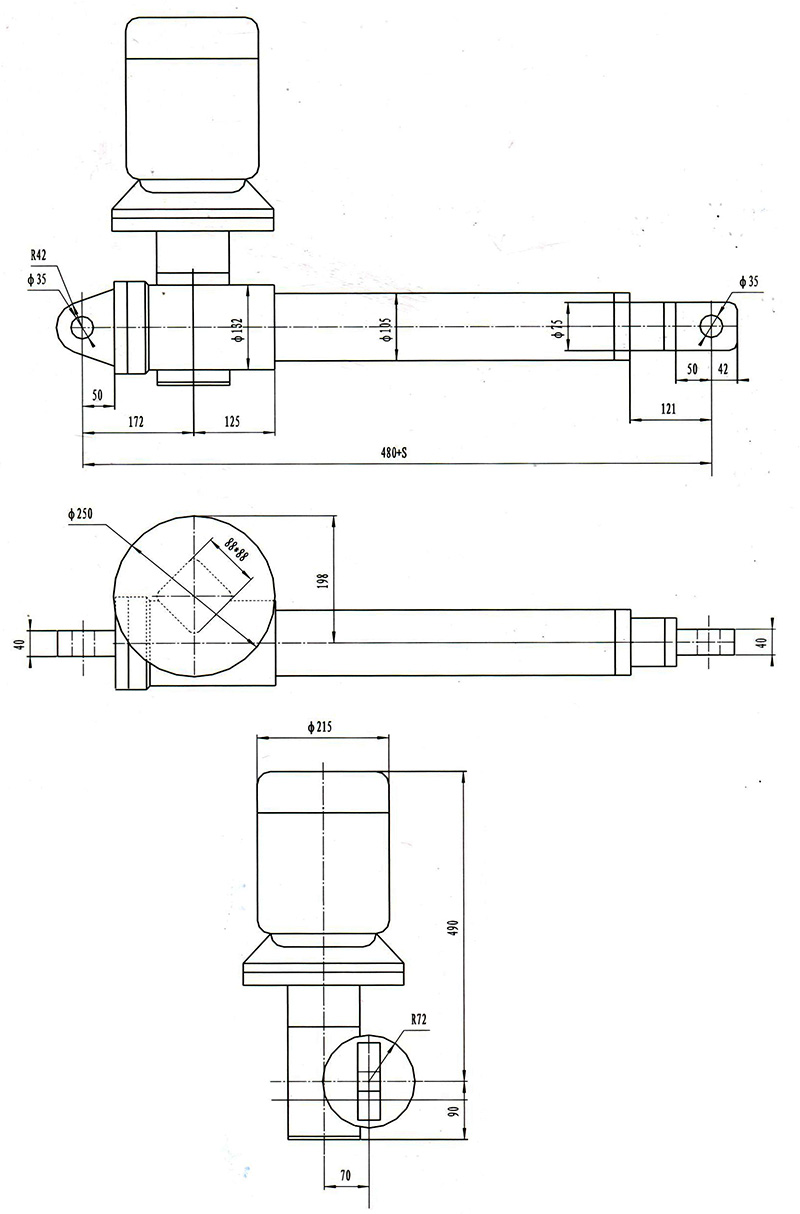

HDL80外形图
技术参数
推拉力
Kgf |
行程范围
mm |
速度
mm/S |
电机参数
KW |
| 2000 |
200-1800 |
120 |
4 |
| 3000 |
200-1800 |
50 |
4 |
| 3600 |
200-1600 |
36 |
3 |
| 4500 |
200-1600 |
27 |
3 |
| 5300 |
200-1500 |
18 |
3 |
| 6000 |
200-1500 |
9 |
2.2 |
| 6300 |
200-1500 |
6 |
2.2 |

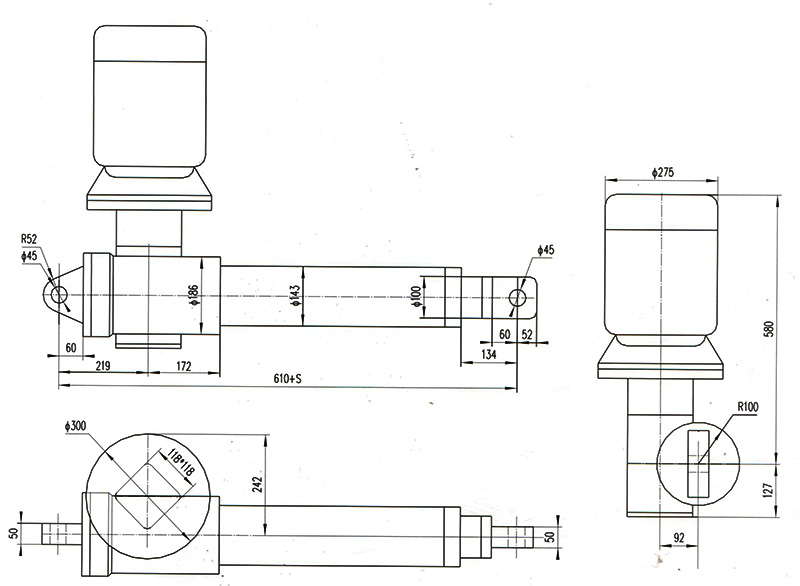

HDL100外形图
技术参数
推拉力
Kgf |
行程范围
mm |
速度
mm/S |
电机参数
KW |
| 4300 |
200-1800 |
125 |
7.5 |
| 5000 |
200-1800 |
49 |
5.5 |
| 6000 |
200-1700 |
28 |
5.5 |
| 7000 |
200-1700 |
15 |
4 |
| 8000 |
200-1600 |
10 |
4 |
| 10000 |
200-1600 |
6.5 |
4 |

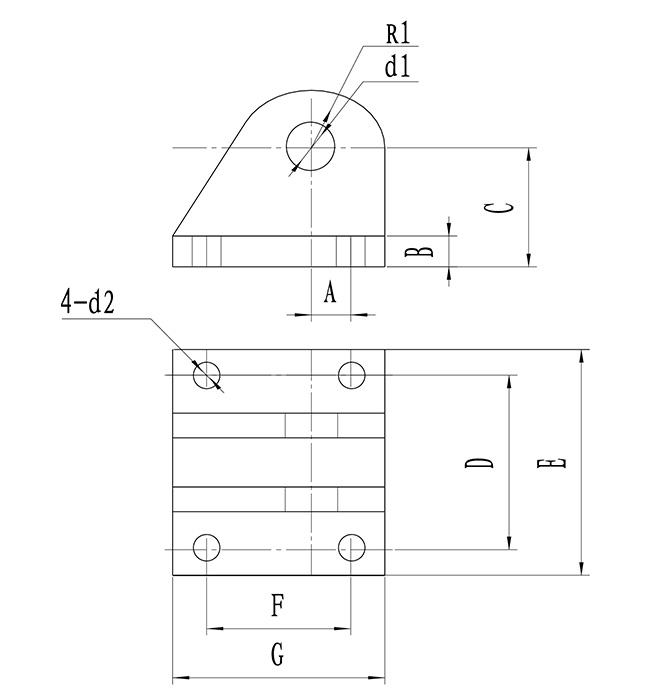

HDL按装支架
HDL安装支架尺寸表
| 型号 |
d1 |
d2 |
R1 |
A |
B |
C |
D |
E |
F |
G |
| HDL30 |
14 |
9 |
20 |
8 |
10 |
40 |
62 |
80 |
32 |
50 |
| HDL40 |
20 |
11 |
28 |
15 |
15 |
58 |
85 |
110 |
55 |
81 |
| HDL50 |
25 |
13 |
35 |
20 |
16 |
85 |
120 |
150 |
95 |
125 |
| HDL63 |
30 |
17 |
42 |
30 |
20 |
100 |
140 |
185 |
105 |
143 |
| HDL80 |
35 |
17 |
42 |
30 |
20 |
100 |
140 |
185 |
105 |
143 |
| HDL100 |
45 |
26 |
55 |
32 |
35 |
130 |
210 |
278 |
122 |
180 |
|
